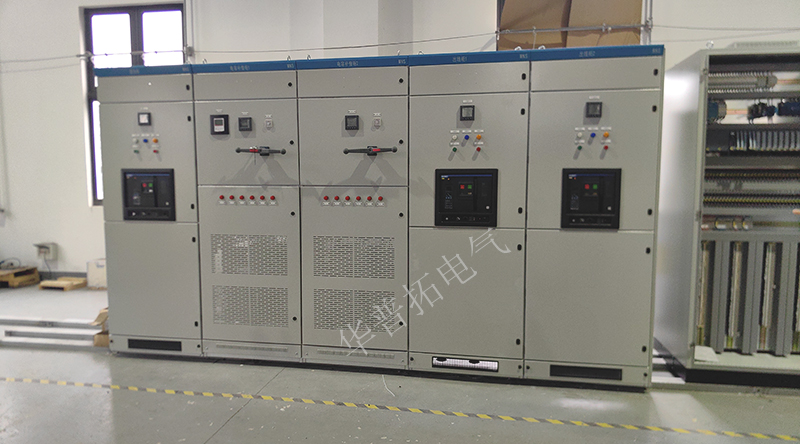

近日，華普拓電氣順利完成一批配電開關柜的交付工作，該批產品共5臺，專為電力配電場景設計，包含1臺進線柜、2臺電容補償柜及2臺出線柜。其中進線柜配置4000A正泰框架斷路器，出線柜分別采用3200A與2000A正泰框架斷路器，整套系統具備高載流能力與分斷可靠性，可滿足工業級配電需求。有些朋友對進線柜和出線柜的區分不了解，我們從以下幾點給大家分享一下區別。

一 核心功能定位差異

1.進線柜

角色：作為配電系統的總入口，承擔從外部電網（如10kV電源）接收電能并輸送至母線的核心任務。

關鍵作用：

分配主電源至母線，相當于電力系統的動脈起始端。

集成過流、速斷、零序保護等裝置，確保系統級故障快速切除。

典型配置：如華普拓案例中4000A正泰框架斷路器，需匹配高額定電流（3150A~4000A）及開斷能力（31.5~40kA）。

2.出線柜

角色：作為電能分配節點，將母線電能輸送至下游負載（如變壓器、用電設備）。

關鍵作用：

按需分配電能至不同支路，類似快遞分揀中心。

提供支路過載、短路保護，確保局部故障不影響整體系統。

典型配置：如案例中3200A/2000A斷路器，電流等級根據負載需求靈活選擇。

二、應用場景與運維要點

1.進線柜

常見于變電站、大型工業配電房，需定期校驗繼電保護裝置。

運維重點：檢查真空斷路器狀態、避雷器性能及母線連接可靠性。

2.出線柜

適用于車間、樓宇等末端配電，需根據負載變化調整保護定值。

運維重點：監測分支回路溫升、斷路器分合閘次數及CT精度。

三、華普拓案例實踐

進線柜：4000A斷路器設計確保主電源接入的穩定性，符合工業級高載流需求。

出線柜：差異化電流配置（3200A/2000A）實現精準配電，適配不同規模負載。

系統協同：進線柜與 出線柜通過母線聯動，形成分層保護機制，提升供電可靠性。
